Elevador de tijera autopropulsado | Plataforma de trabajo

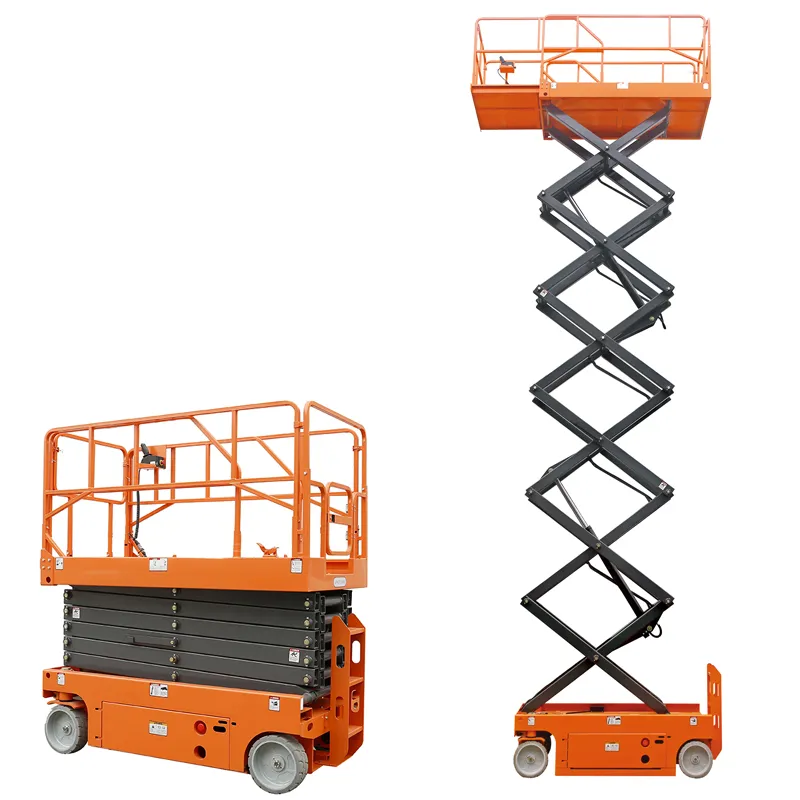

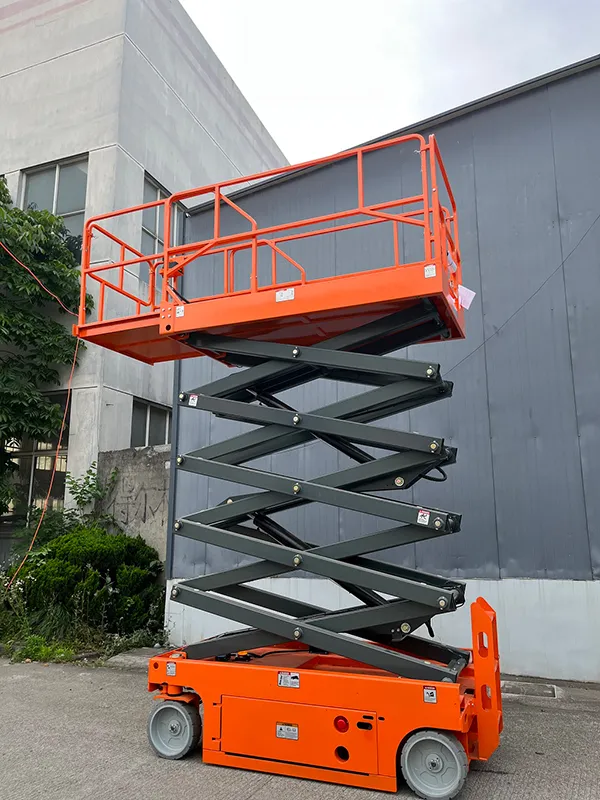

Plataforma en alturas tipo tijera autopropulsada (con accionamiento hidráulico)

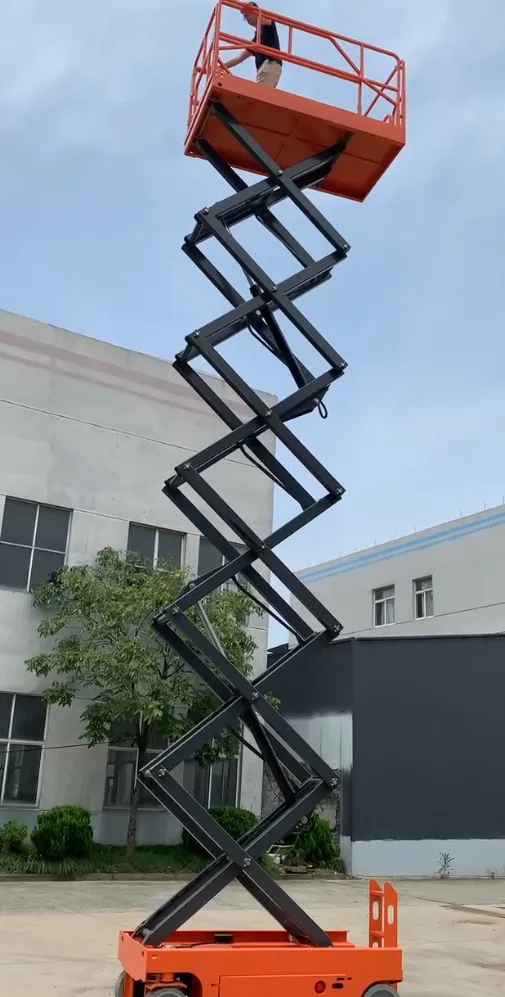

Plataforma elevadora móvil de trabajo con capacidad de 230/300 kg, hasta 15,800 mm de altura de trabajo.

La plataforma en alturas de tijera autopropulsada es la solución perfecta para tareas a gran altura, con una capacidad de carga de 230/300 kg y una impresionante altura de trabajo de hasta 15,800 mm. Gracias a su sistema de tracción hidráulica pura y su funcionalidad autopropulsada, los operadores pueden controlar la elevación, el desplazamiento y la dirección directamente desde la plataforma, incluso en las alturas más exigentes. A diferencia de las plataformas de tijera manuales, este modelo permite que los trabajadores manejen todo el proceso desde la plataforma, lo que facilita enormemente las operaciones. Con estas innovadoras características, se optimiza la eficiencia del trabajo, se reduce la cantidad de operadores necesarios y se minimiza la carga física, todo en comparación con las plataformas hidráulicas tradicionales.

Con una extensión de 90 cm en su plataforma, ofrece un mayor espacio de trabajo y un rango operativo ampliado. Perfecto para realizar tareas a gran altura en espacios grandes, se convierte en la opción ideal para aeropuertos, estaciones, muelles, centros comerciales, estadios, residencias y talleres industriales, donde se requieren operaciones continuas y eficientes.

230/300kg

15800mm

Especificaciones

No. de modelo	Unit	FSJY0608	FSJY0810	FSJY1012	FSJY1214	FSJY1416
Altura máx. de trabajo	mm	8000	10000	12000	13800	15800
Altura máxima de plataforma	mm	6000	8000	10000	11800	13800
Altura de almacenamiento (barandilla desplegada)	mm	2150	2275	2400	2525	2550
Altura de almacenamiento (barandilla plegada)	mm	1690	1815	1940	2065	2100
Longitud total	mm	2400	2400	2400	2400	2770
Ancho total	mm	1150	1150	1150	1150	1300
Tamaño de la plataforma	mm	2270×1150	2270×1150	2270×1150	2270×1150	2640×1150
Longitud de extensión de la plataforma	mm	900	900	900	900	900
Despeje del suelo (plataforma almacenada)	mm	110	110	110	110	100
Despeje del suelo (plataforma elevada)	mm	20	20	20	20	20
Distancia entre ejes	mm	1850	1850	1850	1850	2230
Radio de giro mínimo (rueda interior)	mm	0	0	0	0	0
Radio de giro mínimo (rueda exterior)	mm	2100	2100	2100	2100	2700
Fuente de energía	V/kW	24/4	24/4	24/4	24/4	24/4.5
Velocidad máxima de desplazamiento (plataforma almacenada)	km/h	3.5	3.5	3.5	3.5	3.5
Velocidad máxima de desplazamiento (plataforma elevada)	km/h	0.8	0.8	0.8	0.8	0.8
Velocidad de elevación/descenso	sec	40/50	40/50	70/80	70/80	70/80
Batería	VAH	24/270	24/270	24/270	24/270	24/300
Cargador	VAH	24/30	24/30	24/30	24/30	24/30
Pendiente méxima	％	20	20	20	20	25
Ángulo máximo de trabajo seguro	°	2-3°	2-3°	2-3°	2-3°	2-3°
Control		Control proporcional electro-hidráulico	Control proporcional electro-hidráulico	Control proporcional electro-hidráulico	Control proporcional electro-hidráulico	Control proporcional electro-hidráulico
Tracción		Doble rueda delantera	Doble rueda delantera	Doble rueda delantera	Doble rueda delantera	Doble rueda delantera
Freno hidraulico		Doble rueda delantera	Doble rueda delantera	Doble rueda delantera	Doble rueda delantera	Doble rueda delantera
Tamaño de rueda (rueda sólida sin marcas)	mm	Ø381×127	Ø381×127	Ø381×127	Ø381×127	Ø381×127
Capacidad nominal de carga	kg	300	300	300	300	230
Capacidad de carga de extensión de plataforma	kg	113	113	113	100	100
Peso total neto	kg	1900	2080	2490	2760	3400

Caracteristicas

Pantalla de código de error en el manillar: Equipado con una pantalla de código de error, el manillar permite a los usuarios y técnicos identificar y solucionar problemas de manera rápida, optimizando la eficiencia en cada tarea.
Neumáticos sin marcas: Los neumáticos sin marcas garantizan un funcionamiento limpio y seguro, sin dejar huellas ni dañar el suelo, lo que lo convierte en la opción perfecta para áreas con superficies delicadas.
Plataforma extendida: Con una extensión de plataforma de 90 cm, este elevador ofrece más espacio de trabajo, brindando a los operarios una plataforma más amplia y cómoda para
Operación a baja velocidad: Su modo de baja velocidad es ideal para maniobrar en espacios reducidos y pasillos estrechos, o en situaciones que requieren mayor seguridad. Con este modo, las velocidades de movimiento, elevación y giro se ajustan para proporcionar un control máximo.
Conjunto de manillar integrado: El manillar integra todos los controles esenciales (movimiento hacia adelante/atrás, elevación, descenso y giro), permitiendo a un solo operador manejar todo desde la plataforma. Además, la opción de ajustar la velocidad proporciona una mayor flexibilidad en la operación.

Características principales

Características estándares

Freno automático
Zumbador
Extensión de plataforma
Sistema de bajada de emergencia
Indicador de batería
Bocina
Protección de carga de batería
Puerta de plataforma de cierre automático
Botón de paro de emergencia
Contador de horas
Sistema de tracción eléctrica

Barra de soporte de mantenimiento de seguridad
Barandillas plegables
Sistema de diagnóstico de fallos
Bolsillos estándar para montacargas
Luz de señalización
Sensor de inclinación
Batería libre de mantenimiento

Características opcionales

Batería de litio

Caracteristicas detalladas

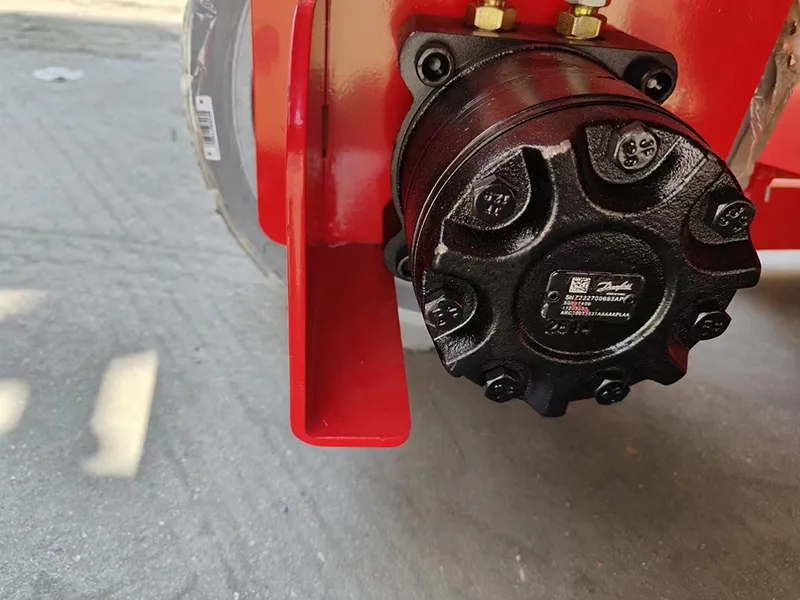

Motor

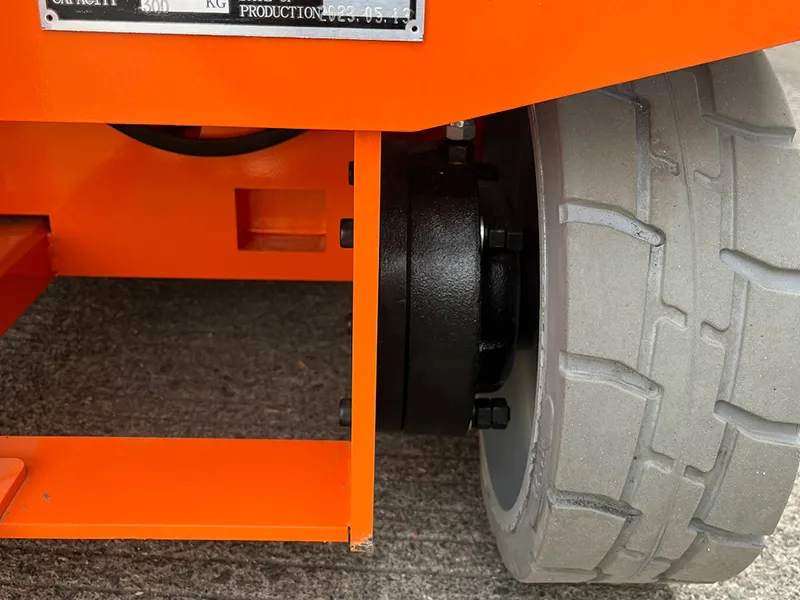

Neumáticos que no dejan marcas

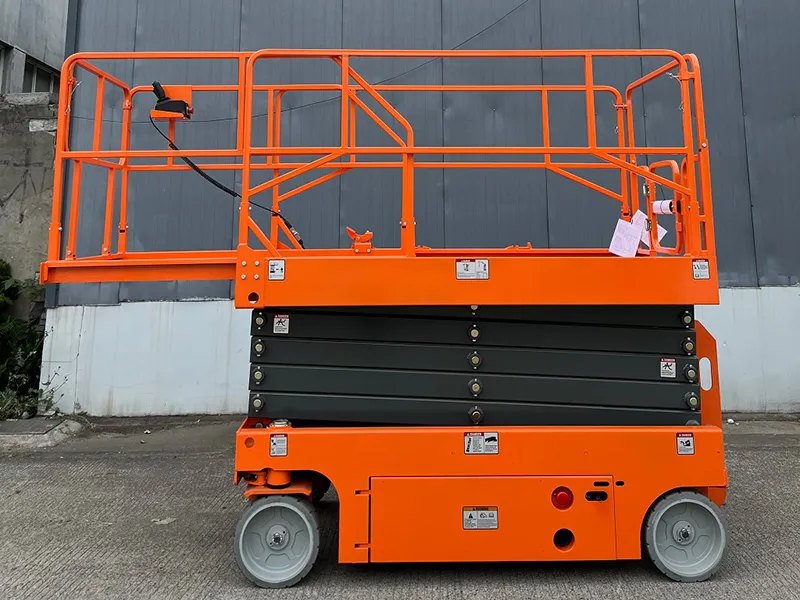

Plataforma extensible

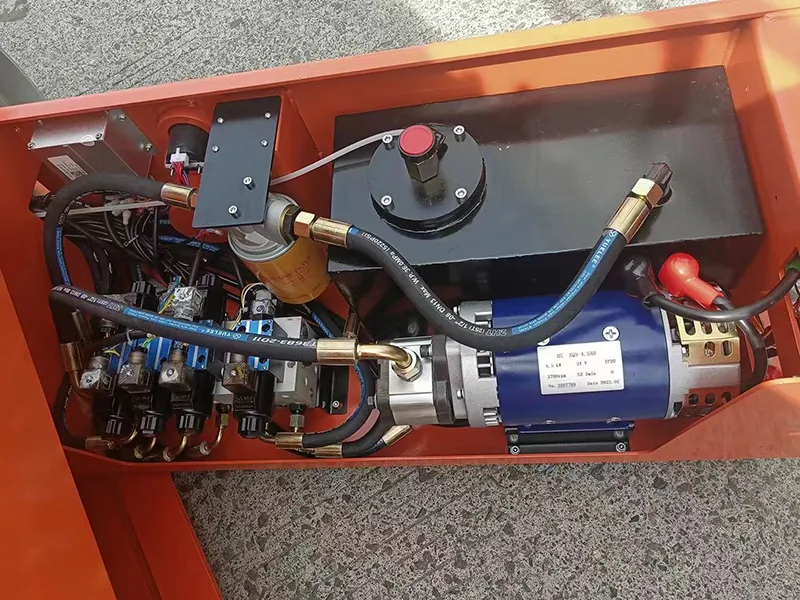

El motor y la bomba hidráulica con la válvula están ubicados en un mismo compartimento, lo que facilita su acceso para tareas de mantenimiento y operación.

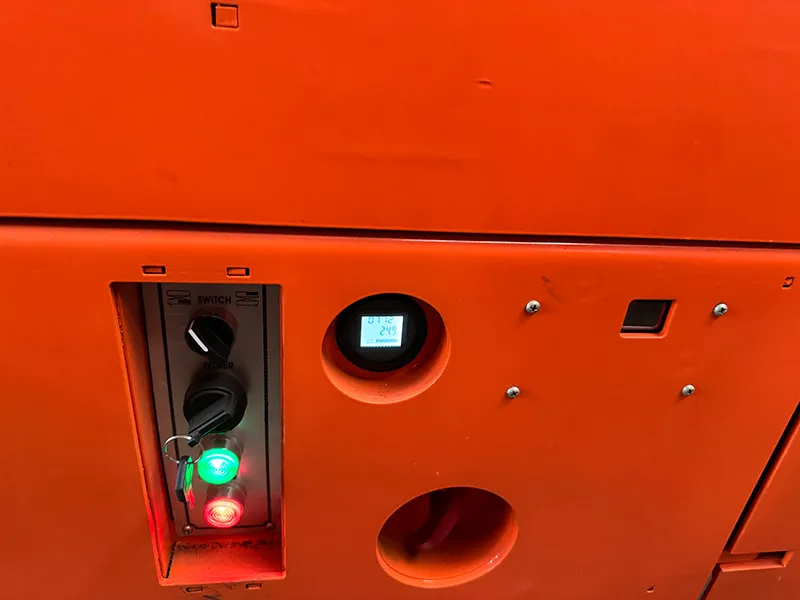

El panel de control inferior cuenta con una válvula de descenso de emergencia, medidor de batería y pantalla de energía.

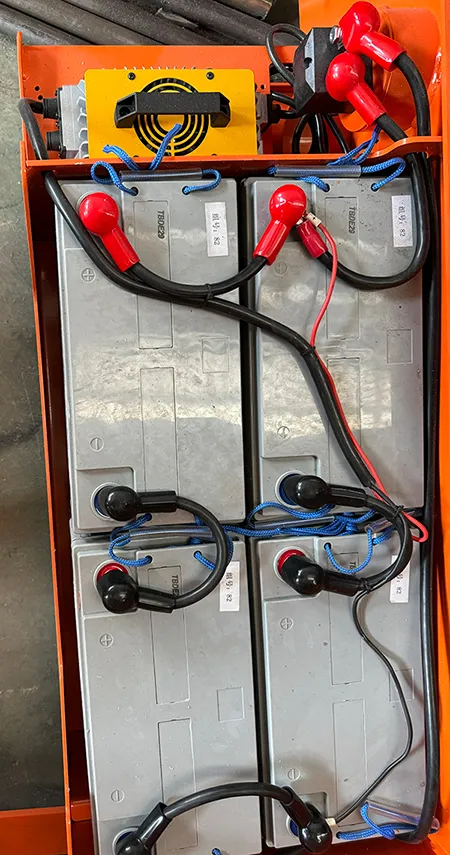

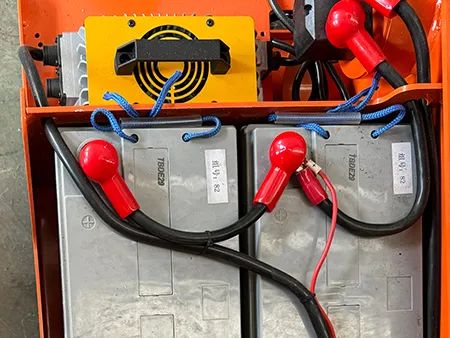

La batería y el cargador están organizados en el mismo compartimento.
